ترقيع الحفر في الطرق الإسفلتية: الطرق المعتمدة وأسباب فشل الرقعة

‏حفرة تُردم بالخلطة الإسفلتية وتُترك لعجلات المركبات كي تدمكها، ثم تعود في المكان نفسه بعد أسابيع. هذا مشهد مألوف على كثير من الطرق، وسببه في أغلب الحالات طريقة التنفيذ أكثر من نوع الخلطة. التجارب الميدانية التي رعتها إدارة الطرق الفيدرالية الأمريكية (FHWA) على رقع في 22 موقعاً في الولايات المتحدة وكندا بيّنت أن الرقعة التي توضع في ظروف مناسبة وتجتاز أسابيعها الأولى تبقى عادةً حتى يبدأ الرصف المحيط بها بالتدهور.

‏هذه المقالة تشرح الفرق بين الحفرة والرقعة، وطرق الترقيع المعتمدة، ومتى يكفي الإصلاح السريع ومتى يلزم القص والإصلاح الكامل.

‏ما الحفرة وما الرقعة؟

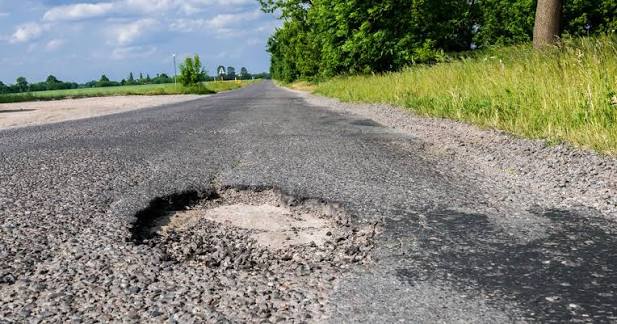

‏الحفرة (Pothole) انقطاع في سطح الرصف انفصل فيه جزء من مادته وترك فراغاً. يصف دليل صيانة الرصف الصادر عن إدارة الطيران الفيدرالية الأمريكية (FAA AC 150/5380-6C) المسار المعتاد لتكوّنها: تظهر تشققات الكلل (Fatigue Cracking) أولاً، ثم تتشابك فتصبح تشققات جلد التمساح (Alligator Cracking)، ثم تتفكك القطع المتشققة وتقتلعها العجلات مع تكرار الأحمال.

‏الرقعة (Patch) منطقة أُزيل منها الرصف الأصلي واستُبدل بمادة ردم. ويدخل في هذا التعريف ما يُعاد ردمه بعد حفريات مدّ الخدمات كالماء والمجاري والكابلات (Utility Cut). وينص الدليل نفسه على أن الرقعة تتدهور عادةً بمعدل أسرع من الرصف الأصلي، لذلك فإن جودة تنفيذها تحدد كم مرة سيعود فريق الصيانة إلى الموقع نفسه.

‏لماذا تتكوّن الحفر؟

‏يحدد دليل FHWA لترقيع الحفر (FHWA-RD-99-168) أربعة أسباب رئيسية تعمل منفردة أو مجتمعة: الرطوبة، ودورات التجمد والذوبان، والحركة المرورية، وضعف الإسناد تحت طبقة الإسفلت.

‏في معظم مناطق العراق تكون دورات التجمد محدودة إلا في المرتفعات الشمالية، فيبقى الماء والأحمال هما العاملان الأهم. ماء الأمطار يتسرب عبر الشقوق غير المختومة إلى طبقة الأساس فيضعفها، ثم تكمل الشاحنات الثقيلة تفكيك السطح فوقها. لهذا تظهر أعداد كبيرة من الحفر بعد موسم الأمطار، ولهذا أيضاً يفشل أي ترقيع لا يعالج مصدر الماء أو ضعف الأساس تحته.

‏قبل البدء: إصلاح مؤقت أم دائم؟

‏أول قرار في أي عملية ترقيع هو الهدف منها. ينص دليل FAA على أن ترقيع الحفر يحتاج طقساً دافئاً وجافاً للحصول على أفضل نتيجة، وأن الإصلاح الطارئ الذي يُنفَّذ خارج هذه الظروف يُعامل كإصلاح مؤقت ويُستبدل حين يسمح الطقس.

‏ويقسّم دليل FHWA الهدف بالطريقة نفسها:

• ‏الترقيع في الظروف القاسية (مطر، أساس مشبع بالماء) هدفه إعادة السلامة وصلاحية القيادة بأسرع وقت، والإصلاح النهائي يأتي لاحقاً
• ‏الترقيع في الظروف الجيدة هدفه رقعة تعيش بعمر الرصف المحيط بها، لأن كل رقعة تصمد تعني عمالة ومعدات ومواد أقل في الدورات القادمة

‏طرق الترقيع الخمس

‏يصف دليل FHWA خمس طرق للترقيع بالخلطة الباردة أو بأجهزة الحقن، تختلف في مستوى التجهيز والدمك وعدد العمال.

‏١. الردم والمغادرة (Throw-and-Go)

‏تُلقى الخلطة في الحفرة ويغادر الفريق دون دمك. هي الطريقة الأكثر انتشاراً بسبب سرعتها، لكن الدليل يصفها صراحةً بأنها ليست الطريقة الأفضل، ويحذّر من أن ترك الدمك لحركة المرور يؤدي إلى فشل مبكر للرقعة.

‏٢. الردم مع الدمك (Throw-and-Roll)

‏نسخة محسّنة من الطريقة الأولى:

• ‏وضع الخلطة في الحفرة، حتى لو كان فيها ماء أو أوساخ
• ‏دمك الرقعة بإطارات شاحنة المواد بالمرور فوقها
• ‏التأكد من أن الرقعة بعد الدمك مرتفعة قليلاً عن السطح بمقدار 3 إلى 6 ملم
• ‏فتح الطريق للحركة فور مغادرة العمال والمعدات

‏الدمك يضيف دقيقة إلى دقيقتين لكل رقعة، وهو فرق لا يؤثر على الإنتاجية خاصةً حين تكون الحفر متباعدة. يكفي لها عاملان مع فريق تنظيم السير: أحدهما يجرف الخلطة والآخر يقود الشاحنة فوق الرقعة. ووفق الدليل، تعطي هذه الطريقة نتائج مُرضية وفعالة من حيث الكلفة بشرط استخدام خلطة عالية الجودة.

‏٣. الترقيع شبه الدائم (Semi-Permanent)

‏يعدّها الدليل من أفضل طرق إصلاح الحفر بعد الإزالة والاستبدال الكامل:

• ‏إزالة الماء والأوساخ من الحفرة
• ‏تقويم جوانب الحفرة حتى تصبح عمودية داخل رصف سليم، باستخدام منشار الرصف أو المطرقة الهوائية أو ماكنة القشط (Cold Milling)
• ‏وضع الخلطة
• ‏الدمك بأداة أصغر من مساحة الرقعة، وأفضلها المدكّة الصفيحية الهزّازة (Vibratory Plate) أو الحادلة الهزّازة أحادية الأسطوانة

‏الجوانب العمودية تعطي الخلطة سطحاً صلباً تُدمك عليه، فتخرج الرقعة متماسكة بإحكام. الثمن عمالة ومعدات أكثر وإنتاجية أقل، وقد وجدت التجربة الميدانية أن أربعة عمال هو العدد الأمثل للفريق: اثنان للتنظيف وتقويم الحواف، واثنان خلفهما للردم والدمك.

‏٤. الحقن بالرش (Spray Injection)

‏تُنفَّذ بجهاز خاص يقذف الركام والإسفلت المستحلب المسخّن معاً:

• ‏نفخ الماء والأوساخ من الحفرة بالهواء
• ‏رش طبقة لصق (Tack Coat) على قاع الحفرة وجوانبها
• ‏نفخ الإسفلت والركام داخل الحفرة
• ‏تغطية الرقعة بطبقة ركام خفيفة

‏لا تحتاج هذه الطريقة إلى دمك بعد وضع ركام التغطية، وتتميز بإنتاجية عالية وكلفة مواد منخفضة، مقابل كلفة أعلى للمعدات. ويوصي الدليل بنظارات واقية للعاملين لأن الركام قد يرتد من الحفرة بقوة.

‏٥. ختم الحواف (Edge Seal)

‏تبدأ مثل طريقة الردم مع الدمك، ثم يعود الفريق بعد جفاف الرقعة ليضع شريطاً من مادة اللصق الإسفلتية فوق حافة الرقعة بحيث يغطي الرقعة والرصف المجاور معاً، ثم يرش طبقة رمل فوقه لمنع التصاقه بالإطارات. هذا الشريط يمنع دخول الماء من حافة الرقعة، ويربط أجزاء الرصف المتشقق حولها فيحسّن إسنادها. لذلك تناسب هذه الطريقة الطرق القديمة كثيرة التشققات، رغم أنها تتطلب زيارة ثانية للموقع.

‏الإصلاح بالخلطة الساخنة: جزئي أم كامل العمق؟

‏الطرق السابقة مبنية على الخلطة الباردة، أما الخلطة الإسفلتية الساخنة (HMA) فيعترف دليل FHWA بأنها البديل المفضّل للترقيع حين تتوفر. ويعطي دليل FAA قاعدة لاختيار عمق الإصلاح بحسب سماكة طبقة الإسفلت:

• ‏إذا زادت السماكة على 13 سم (5 إنش)، يمكن الاكتفاء بإصلاح جزئي العمق
• ‏إذا كانت 13 سم أو أقل، يلزم عادةً إصلاح كامل العمق

‏خطوات الإصلاح كامل العمق وفق الدليل:

• ‏تحديد حدود المنطقة المتضررة، ثم مدّ حدود القص 30 سم على الأقل داخل الرصف السليم
• ‏القص بالمنشار أو القشط بالماكنة حتى كامل عمق طبقة الإسفلت
• ‏إصلاح طبقة الأساس وإعادة دمكها عند الحاجة
• ‏رش طبقة لصق على قاع منطقة القص وجوانبها
• ‏الردم بخلطة ساخنة مكافئة للرصف الأصلي أو أفضل منه، والدمك حتى الكثافة المحددة في المواصفة
• ‏فحص استواء الرقعة مع السطح المجاور بمسطرة الاستقامة (Straightedge)
• ‏منع المرور حتى تبرد الخلطة وتتماسك، ثم تنظيف الموقع بالكامل

‏يُفضَّل أن تكون منطقة القص مربعة أو مستطيلة بزوايا قائمة وجوانب عمودية، وهي ممارسة تنص عليها أيضاً المعايير العسكرية الأمريكية لصيانة الرصف (UFC 3-270-01). الشكل المنتظم يسهّل الدمك المتجانس عند الحواف والزوايا.

‏ويضع دليل FAA شرطين للطقس: لا تُفرش الخلطة الساخنة على سطح مبلل، ولا حين تقل حرارة سطح الطبقة السفلية عن 7°C.

‏ماذا يعني هذا في العراق؟

‏الحرارة نادراً ما تكون العائق أمام الخلطة الساخنة في معظم مناطق العراق، فحرارة سطح أقل من 7°C تحدث في الغالب في صباحات الشتاء وفي المرتفعات الشمالية. العائق الفعلي هو السطح المبلل خلال موسم الأمطار، وهو نفسه الموسم الذي تظهر فيه أكثر الحفر. الحل العملي لذلك هو العمل على مرحلتين:

• ‏أثناء موسم الأمطار: ترقيع مؤقت بخلطة باردة جيدة بطريقة الردم مع الدمك، أو ختم الحواف حين يكون الرصف متشققاً
• ‏بعد جفاف الطريق: إصلاح دائم بالخلطة الساخنة بالطريقة شبه الدائمة أو كامل العمق، مع معالجة الأساس ومسارات تصريف الماء

‏وملاحظة على الخلطة الباردة: يشير دليل FHWA إلى أن الخلطات المصممة لتبقى سهلة التشغيل في البرد الشديد تميل إلى أن تصبح شديدة اللزوجة وصعبة الاستخدام في الحرارة العالية. لذلك تأكد من ملاءمة المنتج لدرجات الحرارة المحلية قبل شرائه بكميات، واطلب تجربته على كمية صغيرة في الموقع.

‏مواصفات الخلطة الباردة الجيدة

‏يوصي دليل FHWA بأن تتكون خلطة الترقيع من:

• ‏ركام مكسّر عالي الجودة قليل المواد الناعمة
• ‏إسفلت مستحلب (Emulsified Asphalt) مع مضاف مانع للتعرّي (Anti-stripping) على الأقل، لأن وجود الماء في الحفرة شبه مؤكد
• ‏قابلية تشغيل جيدة تسهّل الجرف والدمك داخل الحفرة

‏ويلفت الدليل إلى نقطة اقتصادية مهمة: سعر المادة من أقل عناصر الكلفة الإجمالية لعملية الترقيع تأثيراً. الخلطة الأغلى التي تُوضع بجهد أقل وتعيش مدة أطول تخفض الكلفة الكلية، لأنها تقلل عدد مرات إعادة الترقيع وما يرافقها من عمالة ومعدات وتنظيم سير.

‏لماذا تفشل الرقعة؟

‏يلخص دليل FAA الأسباب المحتملة لفشل الرقع في سببين: تفاصيل أو مواد إصلاح غير ملائمة، والعمر. وفي الموقع تتكرر الأخطاء نفسها:

• ‏فرش الخلطة الساخنة في حفرة مبللة أو غير نظيفة
• ‏حواف مائلة أو متفتتة لا تعطي الخلطة سطحاً صلباً تُدمك عليه
• ‏إهمال طبقة اللصق على الجوانب، فيبقى خط التماس بين الرقعة والرصف ممراً للماء
• ‏ترك الدمك لحركة المرور، وهو بحسب دليل FHWA سبب مباشر للفشل المبكر
• ‏عدم فحص الاستواء بعد الدمك، فتبقى الرقعة منخفضة أو بارزة وتتلقى ضربات العجلات
• ‏ترقيع السطح فوق أساس ضعيف أو مشبع بالماء دون معالجته، فتعود الحفرة من الأسفل

‏الرقعة في مسح حالة الرصف

‏في طريقة مؤشر حالة الرصف (PCI) للطرق ومواقف السيارات وفق ASTM D6433، تُسجَّل الرقعة كعيب مستقل مهما كان أداؤها جيداً، وتُصنَّف بثلاث درجات شدة: منخفضة حين تكون الرقعة بحالة جيدة وتأثيرها على القيادة ضئيل، ومتوسطة حين يظهر تدهور معتدل أو يتأثر انتظام القيادة، وعالية حين تكون متدهورة بشدة وتحتاج إلى استبدال. التشققات داخل الرقعة لا تُسجَّل كعيوب منفصلة، وإنما تُؤخذ بالحسبان عند تحديد شدة الرقعة نفسها. وحين تصل الرقعة إلى الشدة العالية، يكون الحل حسب دليل FAA إزالتها واستبدالها، أو إصلاحها ثم إعادة تغليف السطح.

‏خلاصة عملية

• ‏حدد الهدف قبل البدء: إصلاح مؤقت يعيد السلامة الآن، أم رقعة دائمة تعيش بعمر الرصف المحيط
• ‏لا تترك الدمك لحركة المرور، فحتى المرور بإطارات الشاحنة فوق الرقعة يضيف دقيقة أو دقيقتين فقط ويطيل عمرها
• ‏في الإصلاح الدائم: قص بجوانب عمودية داخل رصف سليم بمسافة 30 سم على الأقل خارج الضرر، وطبقة لصق على القاع والجوانب، ودمك بأداة أصغر من الرقعة
• ‏اختر عمق الإصلاح حسب سماكة الإسفلت: إصلاح جزئي ممكن فوق 13 سم، وكامل العمق عادةً لما دونها
• ‏قيّم الخلطة بعمر الرقعة لا بسعر الطن، وجرّب الخلطة الباردة على كمية صغيرة في حرارة الموقع قبل الشراء بكميات
• ‏إذا عادت الحفرة في المكان نفسه، افحص الأساس وتصريف الماء قبل إعادة الترقيع
